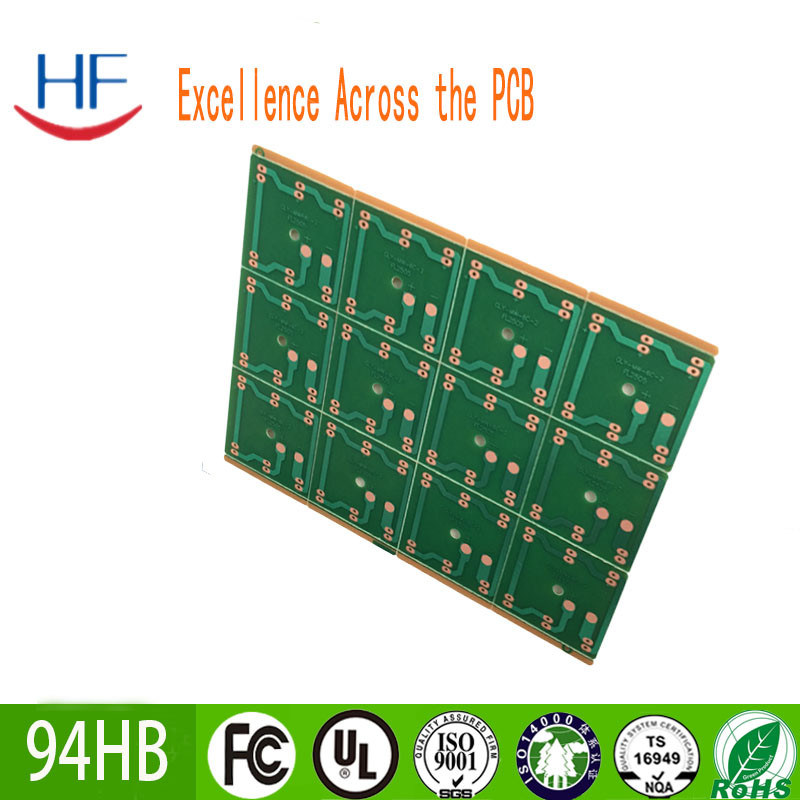

Impressão 94v0 Led Board FR-4 Cem 3 PCB Rigid Immersion Gold
Detalhes do produto:
| Lugar de origem: | China |
| Marca: | HF |
| Certificação: | ISO CE |
| Número do modelo: | PCB |
Condições de Pagamento e Envio:
| Quantidade de ordem mínima: | 5pcs |
|---|---|
| Preço: | Negotiable |
| Detalhes da embalagem: | Embalagem a vácuo, cartão de alta qualidade |
| Tempo de entrega: | 5~8 dias |
| Termos de pagamento: | L/C, T/T, PayPal |
| Habilidade da fonte: | Dez mil metros quadrados por mês |
|
Informação detalhada |
|||
| Material de base:: | FR-4 | Número de camadas: | 2-4-6-8-10-12-16-20-22-28 Camada |
|---|---|---|---|
| Espessura da placa:: | 0.6?? 1.0?? 1.2?? 1.6?? 2.0?? 2.5?? 3.0?? 3.2mm | Espessura de cobre:: | 1-4 onças |
| cor da solda: | Verde, Vermelho, Preto, Amarelo, Branco, Azul | Cor da tela de seda: | Amarelo preto branco |
| acabamento de superfície: | HASL, ENIG, OSP, HASL Sem chumbo, espuma | Serviço: | Serviços OEM fornecidos, PCB/Componentes de aprovisionamento/ Soldadura/ Programação/ Teste.., Servi |
| Realçar: | Placa LED rígida 94v 0,Placas de LED impressas de 94 V,Câmera de circuito impresso rígida |
||
Descrição de produto
Capacidade
| Categoria | Projeto | Descrição |
| Material de base | Fr-4, PTFE, Poliimida | Tg comum, Tg médio, Tg elevado, livre de halogênio, baixo Dk, baixa perda, alto CTI, PTFE |
| Capa | PCB rígidos | 1-32LAYER |
| PCB fpc | 0-10LAYER | |
| PCB rígido -PCB flexível | 2-18LAYER | |
| Espessura da placa | PCB rígidos | 0.4-6.0MM |
| PCB fpc | 0.05-0.36MM | |
| PCB rígido -PCB flexível | 0.4-6.0MM | |
| Espessura de cobre | camada interna | 00,5-8,0 OZ |
| camada exterior | 00,5-8,0 OZ | |
| Revestimento de superfície | Hasl | 0.3-1.0um |
| Ouro de imersão | 0.025-0.1um | |
| OSP | 0.2-0.6um | |
| Lata de imersão | 0.8-1.2um | |
| Cor da máscara de solda | camada exterior | Verde, preto, branco, azul, amarelo, vermelho |
| Cor de caracteres | camada exterior | Branco, preto, amarelo |
| Min. Largura da linha | camada interna | 0.05/0.05MM |
| camada exterior | 0.05/0.05MM | |
| Min. Espaçamento entre linhas | camada interna | 0.05/0.05MM |
| camada exterior | 0.05/0.05MM | |
| Furo de perfuração | Dímetro Max Diling | 6.5MM |
| Min Diâmetro de dilatação | 0.1 mm | |
| MinSlot | 0.60MM | |
| Tolerância a drilig | PTH: +/- 0,075 mm NPTH: +/- 0,05 mm | |
| Tolerância de fenda | PTH: +/- 0,10 mm NPTH: +/- 0,05 mm | |
| Tamanho da placa | PCB rígidos | 800*2000MM |
| PCB fpc | 200*800 mm | |
| PCB rígido -PCB flexível | 200*500MM | |
| Proporção de aspecto da broca | Furo mecânico | 12.0:1.0 |
| buraco cego | 1.0:1.0 | |
| Ponte de máscara de solda | óleo verde | 0.08MM |
| Branco, azul, amarelo, vermelho | 0.1MM | |
| óleo negro | 0.12MM | |
| Arco e Torção | PCB rígidos | 00,5-0,75% |
| espessura do núcleo | PCB rígidos | 0.075MM (excluindo cobre) |
| Orifício de enchufe de resina | tamanho do buraco | 0.2-0.35 mm |
| Óleo de carbono | espessura | 10 um ((min) |
| V-corte | PCB rígidos | 30 45 60 (Tolerância: + / - 5 graus) |
| Impedância | 50 a 120 ohms | Tolerância: + / - 10% |
| Tipo PP | Comumente utilizado | 1080,2116, 7628,106 |
Vantagens
1Fabrica de PCB diretamente
2- Sistema de controlo de qualidade abrangente
3Preço competitivo
4Tempo de entrega rápido de 24 horas.
5Certificados (ISO/UL E354810/RoHS)
6.10 anos de experiência em serviços de exportação
7Não há MOQ/MOV.
8. Alta qualidade. Estreito através do AOI ((Inspecção Óptica Automatizada), QA/QC, teste, etc.
Tag:
PCB unilateral
PCB de duas faces
PCB de circuito multicamadas
PCB de circuito HDI multicamadas
fpc-PCB flexível
PCB rígido -PCB flexível
Lâmpadas LED PCB
PCBA
PCB SMT
layout e design do PCB
