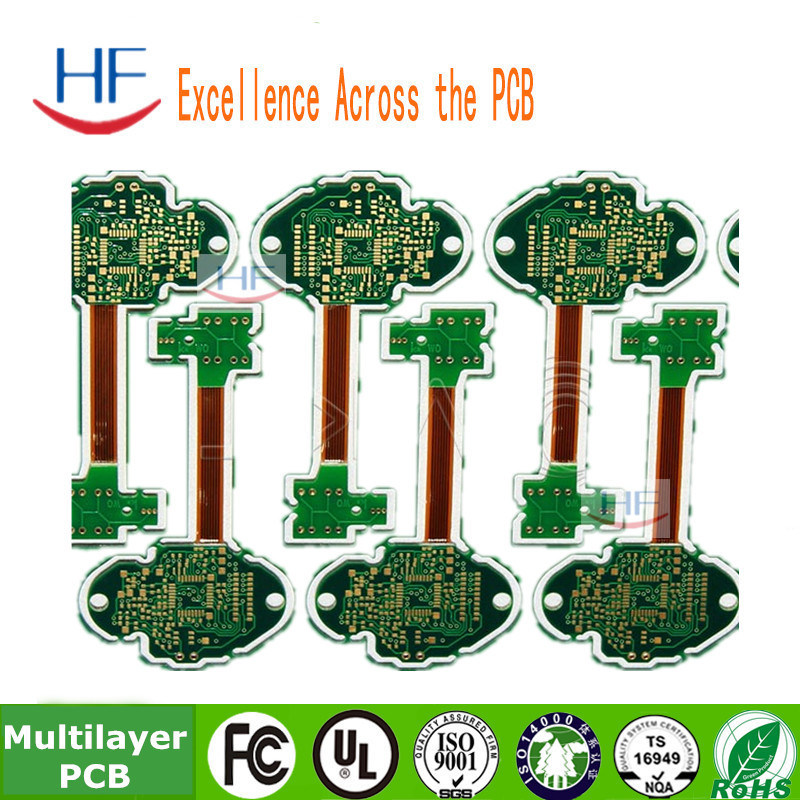

Dispositivo eletrônico HASL 4 oz HDI placa de PCB rígido flexível
Detalhes do produto:
| Lugar de origem: | China |
| Marca: | HF |
| Certificação: | ISO CE |
| Número do modelo: | PCB |
Condições de Pagamento e Envio:
| Quantidade de ordem mínima: | 5PCS |
|---|---|
| Preço: | Negotiable |
| Detalhes da embalagem: | Embalagem a vácuo, cartão de alta qualidade |
| Tempo de entrega: | 5~8 dias |
| Termos de pagamento: | L/C, T/T, PayPal |
| Habilidade da fonte: | Dez mil metros quadrados por mês |
|
Informação detalhada |
|||
| Cores: | Verde, Vermelho, Preto, Amarelo, Branco, Azul | Número de dobras: | 2-4-6-8-10-12-16-20-22-28 Camada |
|---|---|---|---|
| Espessura de cobre:: | 1-4 onças | Material de base:: | FR4, Rogers, Alumínio, High TG |
| Espessura da placa:: | 0.6?? 1.0?? 1.2?? 1.6?? 2.0?? 2.5?? 3.0?? 3.2mm | Local de origem:: | Guangdong, China (continente) |
| Revestimento da superfície:: | HASL ((livre de chumbo) / ouro de imersão / esp / estanho de imersão / prata de imersão | Dimensão do buraco: | 3 mil |
| Serviço: | Serviços OEM fornecidos, PCB/Componentes de aprovisionamento/ Soldadura/ Programação/ Teste.., Servi | acabamento de superfície: | HASL, ENIG, OSP, HASL Sem chumbo, espuma |
| Aplicação: | Electronic Device,ru 94v0 pcb printed circuit board,Consumer Electronics,fpc rígido,carregador usb m | ||
| Realçar: | HDI Rigid Flex PCB Board,4oz Rigid Flex PCB Board,HASL Prototype Printed Circuit Board |
||
Descrição de produto
China PCB flexível PCB flexível PCB rígido-flexível PCB HDI PCB flexível PCB FPC PCB flexível PCB
Capacidade
| Protótipo de alta precisão | Produção a granel de PCB | ||
| Max. Camadas | 1-28 camadas | 1-14 camadas | |
| MIN Largura da linha ((mil) | 3 mil | 4 mil | |
| MIN Espaço de linha ((mil) | 3 mil | 4 mil | |
| Min via (perfuração mecânica) | Espessura do painel ≤ 1,2 mm | 0.15mm | 0.2 mm |
| Espessura do painel ≤ 2,5 mm | 0.2 mm | 0.3 mm | |
| Espessura do painel > 2,5 mm | Aspectos Ration≤13:1 | Aspectos Ration≤13:1 | |
| Aspectos da ração | Aspectos Ration≤13:1 | Aspectos Ration≤13:1 | |
| Espessura do painel | Max. | 8 mm | 7 mm |
| MIN | 2 camadas:0.2 mm; 4 camadas:0.35mm; 6 camadas:0.55mm; 8 camadas:0.7 mm; 10 camadas:0.9 mm | 2 camadas:0.2 mm; 4 camadas:0.4 mm; 6 camadas:0.6 mm;8 camadas:0.8mm | |
| Tamanho da placa MAX | 610*1200 mm | 610*1200 mm | |
| Espessura máxima de cobre | 0.5-6oz | 0.5-6oz | |
| Ouro de imersão Espessura revestida de ouro |
Ouro de imersão: Au,1 ¢8 u ¢ Dedo de ouro: Au,1 ¢ 150 u ¢ Revestidos em ouro: Au,1 ¢ 150 u ¢ Revestidos com níquel: 50 ‰ 500 ‰ |
||
| De espessura de cobre | 25um 1mil | 25um 1mil | |
| Tolerância | Espessura do painel | Espessura do painel ≤ 1,0 mm: +/- 0,1 mm 1.0 mm |
Espessura do painel ≤ 1,0 mm: +/- 0,1 mm 1.0 mm |
| Esboço de Tolerância | ≤ 100 mm: +/- 0,1 mm 100< ≤ 300 mm: +/- 0,15 mm > 300 mm: +/- 0,2 mm |
≤ 100 mm: +/- 0,13 mm 100< ≤ 300 mm: +/- 0,15 mm > 300 mm: +/- 0,2 mm |
|
| Impedância | ± 10% | ± 10% | |
| MIN Ponte da máscara de solda | 0.08 mm | 0.10mm | |
| Capacidade de ligação Vias | 0.25mm-0.60mm | 0.70 mm--1.00 mm | |
A Huafu Fast Multilayer Circuit Co., LTD é um fornecedor profissional e confiável de soluções de PCB para clientes especializados na fabricação de protótipos rápidos e pequenos volumes.Com produtos de alta qualidade e entrega pontual, ganhamos o reconhecimento do mercado.Continuaremos a focar na satisfação do cliente, juntamente com "alta qualidade" e "entrega rápida", nos tornaremos um fornecedor de serviços de PCB digno da confiança do cliente.
Aplicações:
Comunicações
Equipamentos tradicionais de telecomunicações, FTTP, VOIP, serviços multimédia, redes de dados e produtos de infraestrutura de TI, produtos de infraestrutura sem fios, amplificadores de potência, divisores e combinadores,Transistores de alta potência, etc.
Periféricos de computador
Impressoras de ponta, modems de cabo, roteadores sem fios, telefones IP, produtos de consumo e de escritório, sistemas bancários, etc.
Consumidor
Computadores, televisores, câmaras, gravadores digitais (DVR), produtos portáteis, LED, etc.
Automóveis
Sistemas de segurança dos passageiros, sistemas de controlo do motor, airbags, produtos de controlo de tracção, etc.
Computação e armazenamento de ponta
Computador e servidor de alto desempenho, sistema central e equipamento de armazenamento, memória, etc.
Indústria
Fornecimento de energia, painel de controlo principal, monitor, produtos CCTV, equipamento de controlo automóvel, robô industrial, produtos de controlo de acesso, etc.
Médico
Imagem por ressonância magnética (MRI), tomografia computadorizada (TC), unidades de desfibrilação de resposta a emergências, monitorização do paciente, dispositivos implantáveis, sistemas de cirurgia robótica,Biometria e equipamento de diagnóstico, etc.
Militar
Satélite, radar, avião, unidade de controlo, equipamento de comunicação, etc.
Teste e medição
Medidores de potência, testadores de eletricidade, testadores térmicos, testadores de luz, testadores de rede, testadores de gás e óleo, produtos infravermelhos, equipamento de ensaio de semicondutores, cartões DUT e sonda, sistemas de inspecção de wafer,etc..
